燃?xì)庵袎汗芫W(wǎng)泄漏搶修方法

摘 要

摘要：探討了城市燃?xì)庵袎汗芫W(wǎng)泄漏事故的性質判斷和泄漏點的查找方法、險情的控制、泄漏點的開挖及修復方法，介紹了快速堵漏管卡搶修方法。關鍵詞：燃?xì)庑孤?；搶修；快速堵漏管卡Repa
摘要：探討了城市燃?xì)庵袎汗芫W(wǎng)泄漏事故的性質判斷和泄漏點的查找方法、險情的控制、泄漏點的開挖及修復方法，介紹了快速堵漏管卡搶修方法。
關鍵詞：燃?xì)庑孤粨屝?；快速堵漏管?/span>
Repair Methods of Gas Middle-pressure Network Leakage
MA Qiuli
Abstract：The nature judgment of leakage accidents of city gas middle-pressure network，detection methods of leakage point，danger control，excavation and repair methods of leakage point are discussed.The rapid plugging clamp is introduced.
Key words：gas leakage；repair；rapid plugging clamp
1 概述
    秦皇島市燃?xì)夤芫W(wǎng)自1993年8月投產運行，至今已有18年。雖然近幾年進行了全部中壓管網和部分低壓管網的改造，但仍有逾100km的舊低壓管網在運行，舊管道材質多為鑄鐵，接口為錐套式柔性接口。隨著時間的推移及地質條件的變化，已連續發生多起中、低壓管網的泄漏事故。發生燃?xì)庑孤r，一旦搶修不及時或搶修方法不當，很容易發生著火、爆炸等次生災害。筆者在近幾年的搶修實踐中，針對鑄鐵管道泄漏事故，總結了一些經驗和教訓，本文就搶修過程中的有關問題加以探討。
2 事故性質的判斷和泄漏點的查找
    搶修人員接到泄漏報警后，依據生產搶險預案迅速通知應急救援搶險指揮部相關人員，并立即趕到現場。根據報警情況，通過以下方法確認事故性質：①鼻聞，這是到達現場的第一檢測手段。②檢測，如是室內報警，在檢查室內設施無泄漏后，全面檢查室內空間、地漏、衛生間、供暖管道套管及室外相關井室；如是室外泄漏，檢查環境、地表以及打孔點的燃?xì)鉂舛?。③打孔，在管道沿線打孔檢查，測定孔內燃?xì)鉂舛?，并可采用集氣管試燒方式判斷泄漏點。
    泄漏性質確定后，立即報告救援搶險指揮部。接下來的工作就是判斷泄漏點位置及泄漏的具體情況，即判斷是接口連接套斷裂、直管斷裂還是局部漏點。初始的查漏方法是沿管道走向打孔排查，用手持式檢漏儀檢測，將發現的濃度高的位置初步確定為泄漏點。2008年我公司購進了日本生產的手推車式檢測儀，與手持式檢漏儀同時使用效果更佳，便于及時發現漏點。
    此外，根據近幾年管網泄漏多為連接套接口漏氣的特點，首先從附近燃?xì)庠O(shè)施(如閥門、凝水缸等)開始，按整根管段(一般鑄鐵管整根管段長6m)測量至泄漏區域附近，初步判斷該處接口點為泄漏點。
3 險情的控制
    泄漏性質和泄漏點初步確定后，現場人員一方面利用手機、對講機等通訊工具按預案要求通知其他搶修人員迅速趕赴現場，另一方面就是控制險情。首先檢測附近各種井室、管溝、建筑物等易聚積燃?xì)獾目臻g的燃?xì)鉂舛龋萌細鈾z測儀檢測。如顯示存在燃?xì)?，?yīng)立即小心打開井、溝蓋和建筑物門窗等進行通風，避免產生火花發生爆炸。如造紙廠家屬樓低壓管道發生泄漏時，泄漏后的燃?xì)鈴墓┡軠细Z入了室內。搶修時，為防止人員窒息和次生災害發生，采取的主要措施就是打開門窗和供暖管溝蓋板，疏散室內人員，通風以降低燃?xì)鉂舛?。險情初步控制后，還要做好現場警戒，疏散現場人員?，F(xiàn)場警戒如有難度，可求助有關部門(如公安部門等)協助。
4 泄漏點的開挖
    其他搶修人員到達現場后，要進行泄漏點的開挖工作。因燃?xì)庖兹家妆夜咎貏e準備了防爆銅質鍬鎬。但是即使使用這些防爆工具，仍然出現過開挖過程中著火的事例，如海后住宅樓低壓燃?xì)庑孤┦鹿?、燕海東里低壓燃?xì)庑孤┦鹿省⒔▏放c港城大街交叉口中壓燃?xì)庑孤┦鹿实?。根?jù)這些經驗教訓，我們采取了在開挖前及開挖過程中向開挖工作面注水的方法，同時在現場準備滅火器備用。注水后，既看清了泄漏的燃?xì)飧Z出地面產生的水泡，確定泄漏點大小，更準確地確定了泄漏點位置，又避免了因鍬鎬碰擊石塊出現火花引燃燃?xì)?。多次搶修的?shí)踐證明，這種注水搶修方法起到了非常好的效果。
    另外，在開挖過程中，由于燃?xì)獯罅客饴?，為避免搶修人員窒息中毒，我公司采用了日本生產的正壓呼吸器和空氣瓶式呼吸器。以前使用的長管呼吸器由于受現場條件和自然風的影響較大，易造成搶修人員呼吸困難。而這種正壓呼吸器和空氣瓶式呼吸器受現場條件影響較小，能有效保障搶修人員的人身安全，加快了泄漏點的開挖速度。
5 泄漏點的修復
    泄漏點作業坑開挖完成后，需要進行泄漏點的修復工作。由于秦皇島市中壓管網兩個閥門的間距較大，閥門之間涉及的小區較多，而且低壓管網聯網較少，一旦關閉泄漏點兩側的中壓管網閥門，將影響到多個小區居民用戶、商業用戶乃至工業用戶的用氣，所以泄漏點的修復要避開用氣高峰。如泄漏事故正好發生在用氣高峰，視泄漏量大小而定。如不會對整個管網運行和周圍群眾生命財產安全造成危害，可派專人現場監護，避開用氣高峰再行修復。

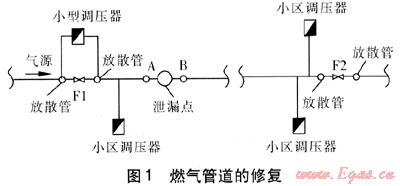

    燃?xì)夤艿赖男迯?fù)見圖1。修復作業開始前，做好以下準備工作：①在泄漏點兩側管道上各鉆1個工作孔(A、B)并裝上閥門備用，一般要求工作孔距泄漏點不小于500mm，孔徑為4mm或50mm。②將F1閥門兩側的放散管相連，并在連接處安裝小型調壓器。當泄漏管段壓力較低時，利用小型調壓器補氣，控制泄漏管道內的壓力，保證不放空管道形成負壓，而且要在低壓管網壓力低于588Pa時對各小區進行補氣。


    修復作業開始時，派人在各調壓站監測各小區中、低壓管網壓力，當確定各小區均無大量用氣后，關閉泄漏點兩側的閥門F1、F2。在閥門F1、F2關閉后、放散燃?xì)馇?，將各小區低壓壓力提高到2940Pa后，關閉小區調壓器，以滿足少數用戶的用氣需求(如果作業時小區的低壓壓力低于784Pa，可打開小區調壓器旁通供氣)。在F2閥門左側的放散管進行放散，將中壓壓力降至784～980Pa。壓力降到搶修工作壓力后，開始作業。秦皇島市燃?xì)夤艿来蟛糠质堑冉孛骅T鐵直管道，接口采用錐套式柔性接口，因此不論泄漏點是位于管道接口還是管道本身，要想修復均需切掉一段泄漏點所在的管道(長約1m)，更換新管道，重新使用連接套連接。切斷管道前，拆掉工作孔A、B上的閥門，塞入阻氣袋(防止切斷管道時放空燃?xì)猓烊肟諝猱a(chǎn)生爆炸)。然后切斷管道并更換新管道，進行接口連接等工作。接口連接完畢，撤出工作孔A處的阻氣袋，通過F1處的小型調壓器輸送燃?xì)?，用燃?xì)庵脫Q新管道內的空氣。置換完成后，撤掉工作孔B處的阻氣袋，稍開閥門F1，使管內壓力緩慢上升，達到運行壓力后，對接口進行查漏。查漏合格則完全打開閥門F1、F2。在完全開啟閥門F1、F2前，各調壓站人員關閉小區調壓器旁通閥，準備恢復正常供氣。另外，如果小區壓力低于588Pa，且搶修發生在夜間，為防止出現用戶室內事故，應先關閉調壓器，在清晨用氣前進行恢復供氣的宣傳，才能開啟調壓器進行供氣；如果小區壓力大于588Pa，可把壓力直接調整到正常壓力恢復供氣。以上工作完成后，回填作業坑，清理現場，作業結束。
6 燃?xì)饪焖俣侣┕芸ǖ氖褂?/span>
    秦皇島市原有燃?xì)獠膳脩?000余戶，分布在4～5個小區。如果這些小區燃?xì)夤芫W(wǎng)在冬季發生泄漏，任何時間都不能停氣，而且即使其他部位管網發生泄漏，使用以上程序和方法進行搶修，既浪費時間，投入的人力多，還可能發生其他的連帶事故。針對泄漏點多為接口點等特點，我公司研制出了燃?xì)饪焖俣侣┕芸?。該管卡分為上下兩部分，不用切掉損壞的管道，直接把連接套全部包在里面，管卡和管道間添加丁腈橡膠圈，從外部打膠密封。該管卡研制成功后，在以后的十幾次搶修中起到了很好的作用?？焖俣侣┕芸ǖ氖褂秒m然增加了成本，但在搶修中節省了大量時間和精力，為燃?xì)庑孤┛焖贀屝尢峁┝撕芎玫姆椒ǎ矞p少了搶修時可能造成的其他次生災害，獲得河北省科技成果獎，并被其他燃?xì)夤窘梃b，取得了良好的社會效益。

(本文作者：馬秋禮 秦皇島市燃?xì)饪偣?河北秦皇島 066000)
