摘要：我國頁巖氣開發尚處于前期探索階段，分析國外成功的開發案例具有重要的借鑒作用和參考價值。在對北美Haynesville頁巖氣藏生產數據進行統計和分析的基礎上，總結了工程因素對該頁巖氣藏開發的影響規律。結論認為：頁巖氣井水平段長度、壓裂級數、加砂量、油嘴尺寸、井底壓力和是否采取重復壓裂施工對累積產量有顯著影響；水平段長度在1500～1650m之間、壓裂級數12～17級、加砂量1500～3 000t、油嘴尺寸8～9mm為該地區常用且效果較好的設計方案；井底壓力高的區域頁巖氣產量相應較高，這與井底超壓改善頁巖脆性、優化壓裂效果有關；重復壓裂能夠顯著提高頁巖氣總產量，作業時機的選擇與增產效果關系密切。

關鍵詞：頁巖氣；工程因素；生產能力；水平井；壓裂(巖石)；規模；重復壓裂；增產效果

    北美已圈定頁巖氣和頁巖油盆地超過70個。2010年美國頁巖氣產量約為1.27×1011m3，預計到2030年將增至2.83×1011m3。當前能源供需矛盾突出的情況下，頁巖氣的高效開發可有效緩解國家能源的對外依存情況，降低C02排放。因此，頁巖氣的開采對我國乃至世界各國均具有重要意義[1～3]。

    含氣頁巖的品位、供氣能力和產能持久性將決定頁巖氣開發的成功與否。頁巖的品質和供氣能力主要由總有機碳含量、熱成熟度、含氣量、厚度、脆性、壓力梯度和礦物組成決定。而產能的持久性除與儲層特性有關，還同時受到水平鉆井和分段壓裂等關鍵工程因素的顯著影響。由于頁巖具有低孔、低滲的特征，生儲共生的情況下，理論上的滲流理論和規律尚未建立起來。研究鉆井和壓裂工程因素對產能的影響，對于了解產氣規律，優化鉆完井設計具有重要意義。

    筆者在前人研究的基礎上，以北美Haynesville頁巖為例，結合實際資料和測試成果，綜合運用產能分析和模擬方法，分析水平鉆井和壓裂施工等關鍵因素對頁巖氣產能的影響，研究了該地區最新的鉆井和壓裂趨勢，為我國頁巖氣開發過程中把握關鍵設計因素、借鑒相關經驗提供了依據。

1 Haynesville頁巖氣藏勘探開發現狀

    Haynesville頁巖氣盆地位于美國東得克薩斯州與西路易斯安那州交界，是北美少數產能巨大的頁巖氣盆地之一。Haynesville頁巖廣泛分布于Louisiana州的Bienville、Bossier、Cadd0、De Sot0、Red River、Sabine等郡和Texas州的Harrison、Nacogdoches、Panola、San Augustine、Shelby等郡[4]。

    晚侏羅世Haynesville頁巖是一套在相對半封閉沉積環境下發育的高碳泥頁巖，南西方向由碳酸鹽巖臺地包圍，北東方向為大陸架構造。Haynesville頁巖與下伏的Smackover、Buckner石灰?guī)r、碳酸鹽巖不整合接觸，與下伏的硅(砂)質Bossier地層局部整合接觸。構造形態上受石炭紀Sabine臺地隆升和北路易斯安那一東得克薩斯州鹽丘盆地形成的影響，該套頁巖形成北東-南西向傾斜產狀[5～6]。

    古地理構造及環境影響著現今巖層的礦物組成。Haynesville頁巖在盆地的北及北西方向為高黏土-硅質頁巖，越往南西方向過渡碳酸鹽礦物和總有機碳含量逐漸升高。氣藏產層的孔隙度在8%～14%，束縛水飽和度和總有機碳含量相對較低，絕大多數游離氣儲存在非有機質骨架。頁巖總體礦物組成中方解石和石英等脆性礦物含量14%～35%，天然裂縫及地層超壓增強了頁巖的脆性[1，6～7]。

    自2007年發現到2011年10月為止，已鉆頁巖氣井約1500口，日產氣約1.56×108m3，累積產氣量已超過710×108m3。與開發歷史30年(1981—2011年)、累積產能2550×108m3的Barnett頁巖(14900口井)相比，Haynesville頁巖氣藏?zé)o疑是開發潛力極大的非常規能源。

    由于缺乏共享數據，不同作業公司在該地區開發頁巖氣時采用的工藝技術有很大差距，已完鉆的1500多口井中水平段長度范圍在427.6～2220.8m，壓裂級數3～20段，支撐劑用量460.7～3413.0t，油嘴尺寸3～25mm。

    考慮到目前Haynesville頁巖尚處于開發早期，絕大多數生產井未停止生產，因此，最終產量也無法確定。在分析上述工程因素對頁巖氣產能的影響時，采用初產產量、1年和2年累積產量進行研究。

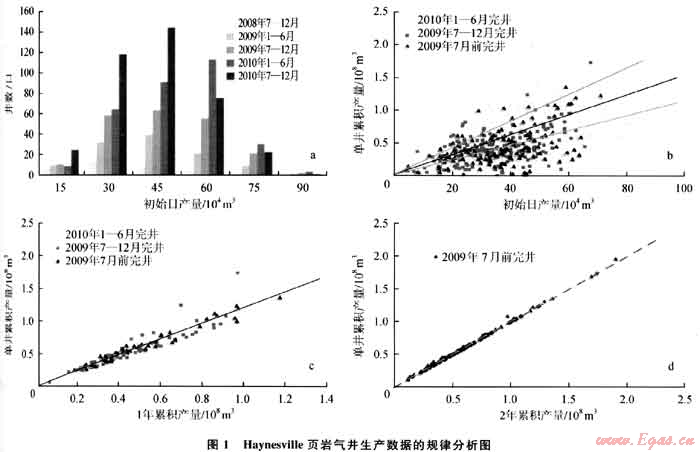

    從圖1-a、b可以看到，初始產量和單井累積產量之間呈現大致的相關關系，初產越高，最終產量亦相應越高。從圖1-c、d看，1年和2年累積產量與單井累積產量的相關關系非常明顯，1年和2年累積產量越高，單井累積產量亦越高。因此，對于尚處生產期的頁巖氣井來說，采用初產產量、1年和2年累積產量作為指標，分析工程因素對產能的影響具有可行性和借鑒性。

2 工程因素對產能的影響

2.1 水平段長度的影響

    Haynesville頁巖開發過程中大大地借鑒了鄰近Barnett頁巖氣開發積累下的經驗。水平鉆井和多段壓裂是其普遍采用的開發技術。

    一般頁巖氣井的水平段越長采氣面積越大，儲量的控制和動用程度越高。但是水平井的設計長度并不是越長越好，水平段越長施工難度越大，脆性頁巖垮塌和破裂等復雜問題越突出。同時，由于井筒壓差的存在，水平段越長抽吸壓力越大，總體頁巖氣產量反而降低。此外，從經濟技術的角度考慮，水平段越長，鉆井及開發耗費資金越多，成本越高。

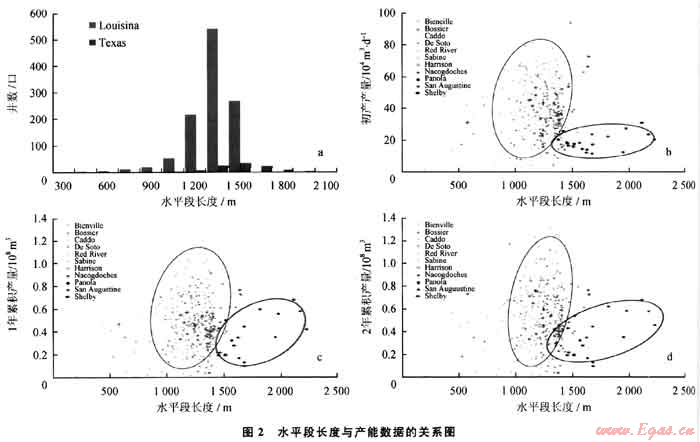

    統計Louisiana州和Texas州頁巖氣井水平段的長度發現，兩個州分別傾向于選擇1500m和1650m水平段長度完井。Louisiana州集中在1200～1500m，且以1500m為最多，兩側近似對稱分布；Texas州集中在1350～1800m，以1650m為最多，兩側近似對稱分布(圖2-a)。

    分析顯示，兩州頁巖氣井產能情況有差異，1500m以上產能與水平段長度線性關系變差。雖然兩州1000～1500m水平段長度井數均最多，初產產量、1年和2年累積產量最高的生產井也在此長度段范圍內，該長度段內產量差異性亦非常明顯，反映了頁巖氣鉆井過程中水平段長度不是決定產能的唯一因素。Texas州平均水平段長度(1650m)長于Louisiana州(1500m)，但是產量卻低于后者。

2.2 壓裂級數影響

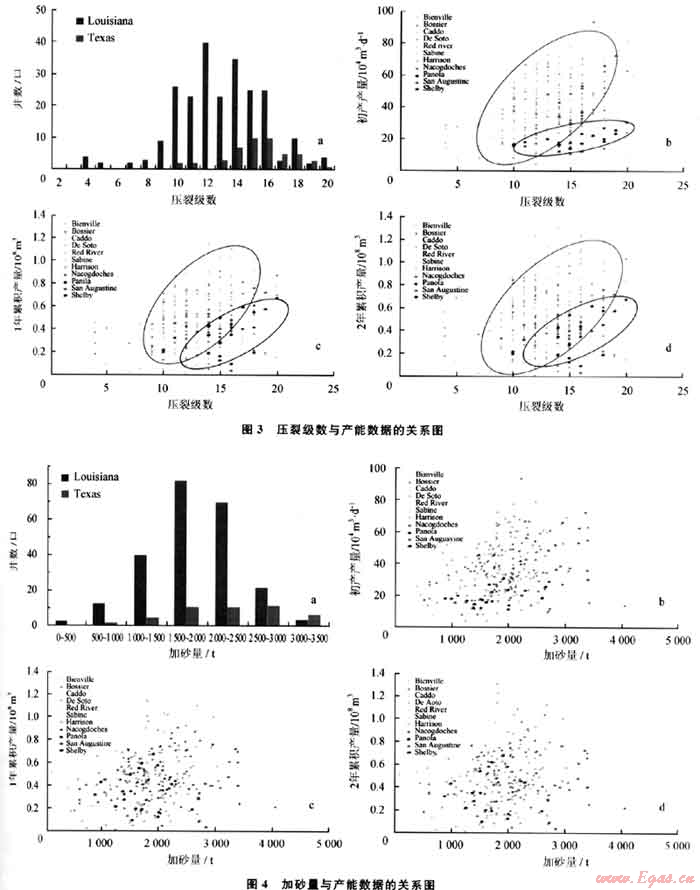

    兩個州的頁巖氣井壓裂級數集中在2～20級。Louisiana州傾向于12～14級壓裂，Texas州傾向于15～17級壓裂(圖3-a)。從生產情況看，壓裂級數越多，產能傾向于越高(圖3-b、c、d)。Louisiana州的頁巖氣井產能情況優于Texas州，初產產量一般高于Texas州，但Texas的San Augustine郡頁巖氣產能趨勢良好，此為例外，其2年累積產量仍落后于Louisiana州。

2.3 加砂量的影響

    上述兩州的加砂量情況上亦不相同。Louisiana州頁巖氣井加砂量多在1500～2500t，Texas州則為1500～3000t。總加砂量的差異主要和頁巖氣井的水平段長度、壓裂級數和壓裂規模有關?？傮w上看，加砂量越多產量不一定越好，加砂量與產量的線性關系最差(圖4)。

2.4 油嘴尺寸的影響

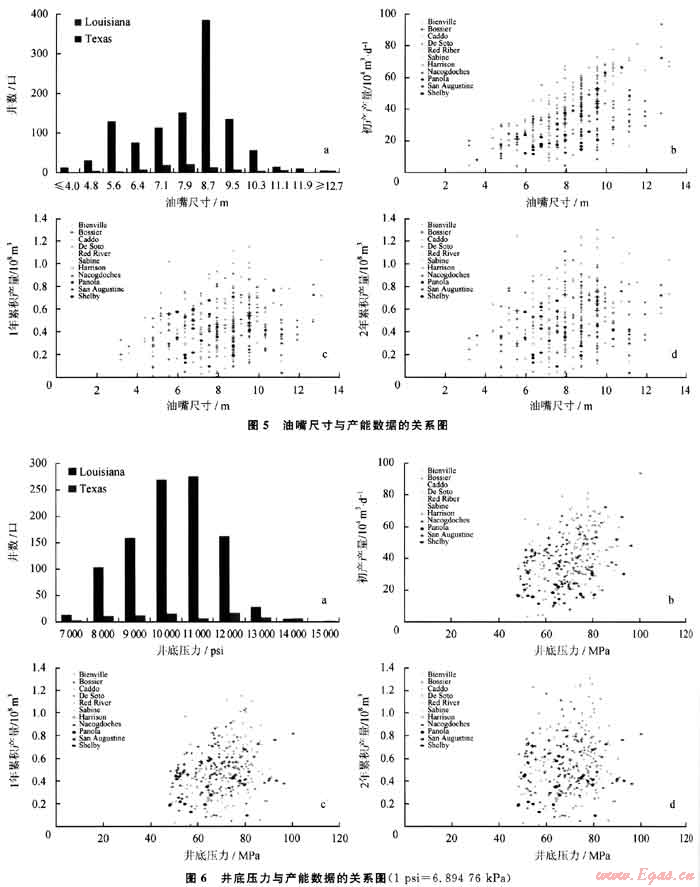

    油嘴尺寸方面，Louisiana和Texas州分別傾向于9mm和8mm油嘴求產(圖5-a)。產能方面，油嘴尺寸選取越大，初產產量越高，相關關系明顯(圖5-b)。1年和2年累積產量與油嘴尺寸關系仍大致可見(圖5-c、d)。新的趨勢是：Louisiana州采用6mm油嘴的案例逐漸增多，可能與經濟環境、成本需求有關，具體原因有待分析。

2.5 并底壓力的影響

    井底壓力方面，Louisiana州井底壓力大致正態分布，Texas州井底壓力則無明顯趨勢，這反映了兩個地區頁巖氣品質上的差異(圖6)。井底壓力與產能的關系較為明顯，初產產量與井底壓力的線性相關性較好。井底壓力對兩州頁巖氣累積產量的影響情況大致相當，沒有出現顯著的分化現象。

    進一步研究發現，較高的壓力梯度增加了孔隙度、含氣量(來自于孔隙度和頁巖氣密度增加)和含氣頁巖的表觀脆性。大量數據顯示，Haynesville頁巖的內在脆性實際上比Barnett頁巖更差，異常的壓力作用在增加孔隙度和含氣量的同時，降低了骨架有效應力，從而使得頁巖儲層容易壓裂，且效果顯著。通過對以Haynesville頁巖層為目的層的1100多口井的井底壓力進行估算，看到井底壓力在70MPa的井位以南西-北東向為主，包括Red River、Sabine、Nacogdoches和San Augustine等幾個郡縣。結合產能統計可見，這幾個郡縣的產量均較高。其中，以Red River為代表，井底壓力均值較高，介于76～83MPa之間，頁巖氣井初產產量普遍較高，均值在42×104m3。這與井底超壓改善頁巖的脆性，從而激化壓裂增產效果有關。

2.6 重復壓裂時機的影響

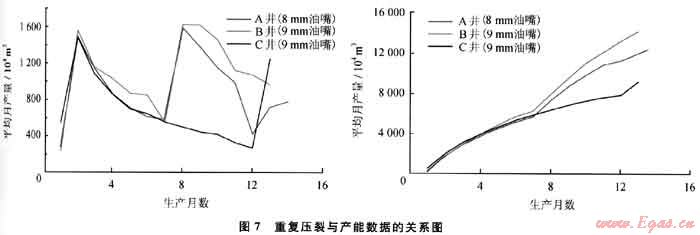

    重復壓裂是有效提高頁巖氣井產能的增產方法，壓裂時機的選擇對最終產量的影響顯著。選取A、B、C這3口頁巖氣井進行分析，3口井完井時間相近：A、C井2009年12月完井，8井2009年11月完井。求產時油嘴尺寸也相近：A井8mm，B井和C井9mm。首月產量接近：A井1774×104m3，B井1803×104m3，C井略高于前兩者為2034×104m3。A井和8井分別在投產后第7個月開展重復壓裂，C井則在第12個月進行重復壓裂(圖7)。分析壓裂結果可得以下結論：①重復壓裂能夠顯著增加頁巖氣產量，重復壓裂后，A、B、C這3口井月產量均有大幅度提升；②重復壓裂時機的選擇非常關鍵，從上述3口井的結果看，重復壓裂時間越早，作業后單月產量和累積總產量越高。

3 認識與建議

    1) 影響頁巖氣開發的工程因素主要有水平井水平段長度、壓裂級數、加砂量、油嘴尺寸、井底壓力和是否采取重復壓裂措施等。

    2) 水平段長度不是決定產能的唯一因素，也非越長越好。Louisiana和Texas州分別趨向于采用1500m和1650m水平段生產井開發頁巖氣。

    3) 一定水平段長度壓裂級數越多產能傾向于越高。Louisiana和Texas州分別多采用12～14級和15～17級壓裂。

    4) 加砂量多少與產能的關系較為復雜，受到水平段長度、壓裂級數和壓裂規模的影響。目前，Louisiana和Texas州分別多采用1500～2500t和1500～3000t兩種加砂量。

    5) 油嘴尺寸與初產產量之間關系顯著，與1年和2年累積產量也有一定相關關系。Louisiana和Texas州分別傾向于采用9mm和8mm兩種油嘴尺寸。此外，Louisiana州有傾向于采用6mm油嘴的趨勢。

    6) 井底壓力對產能的影響顯著，超壓范圍與高產區域吻合良好。這與超壓改善頁巖脆性，優化壓裂改造效果有關。

    7) 重復壓裂能夠顯著提高壓裂效果，最佳壓裂時機的選擇可以通過產能分析與預測進行判斷。實例顯示壓裂越早效果越好，但具體何時最好，仍需進一步分析。

參考文獻

[1] WANG F P，REED R M.Pore networks and fluid flow in gas shales[C]∥paper 124253-MS presented at the SPE Annual Technical Conference and Exhibition，4-7 0ctober 2009，New Orleans，Louisiana，USA.New York：SPE，2009.

[2] 翟光明，何文淵，王世洪.中國頁巖氣實現產業化發展需重視的幾個問題[J].天然氣工業，2012，32(2)：1-4.

[3] 邱中建，鄧松濤.中國非常規天然氣的戰略地位[J].天然氣工業，2012，32(1)：1-5.

[4] STONEBURNER R.The Haynesville Shale：a look back at the first year[R].Dallas，Texas：8“Gas Shales Summit，2009.

[5] POPE C，PETERS B，BENTON T，et al.Haynesville Shale-one operator’s approach to well completions in this evolving play[C]∥paper 125079-MS presented at the SPE Annual Technical Conference and Exhibition，4-7 0ctober 2009，New Orleans，Louisiana，USA.New York：SPE，2009.

[6] HAMMES U，EASTWOOD R，HAMLIN H S.Influence of faces variations on exploration，production，and resource assessment in gas-shale plays：a geologic and petrophysical evaluation of the Haynesville Shale，East Texas，USA[R]. New Orleans，Louisiana：AAPG，2010.

[7] LOUCKS R G，REED R M，JARVIE D M.Morphology，genesis and distribution of nano scale pores in siliceous mudstones of the Mississippian Barnett Shale[J].Journal of Sedimentary Research，2009，79(12)：848-861.

(本文作者：李慶輝1，2 陳勉1 Fred P.Wang2 金衍1 李志猛1 1.中國石油大學(北京)石油工程學院；2.University of Texas at Austin)
