地震預測技術在JZ31-6氣田發現中的作用

摘 要

摘要：JZ31-6氣田是近年在渤海遼東灣海域發現的一個巖性氣田，標志著渤海海域隱蔽油氣田勘探取得了可喜的突破，其中，針對薄而復雜多變的陸相儲層高精度地震預測技術在該氣田鉆前發
摘要：JZ31-6氣田是近年在渤海遼東灣海域發現的一個巖性氣田，標志著渤海海域隱蔽油氣田勘探取得了可喜的突破，其中，針對薄而復雜多變的陸相儲層高精度地震預測技術在該氣田鉆前發現中起到了關鍵性的作用。在對該目標地質情況及常規地震資料分析的基礎上，引進和研究開發了一系列新技術，包括Hilbert-Huang變換、混合相位反褶積、基于廣義S變換的高精度頻譜成像與高精度巖性-物性反演技術等，摸索出了一套適合研究區地質特點的陸相儲層高精度地震預測技術流程。利用上述技術和流程不但提高了地震資料保幅處理水平，而且成功、有效地預測了其儲層和含氣性，儲層預測精度可提高到5m(厚度)，預測精度較以往有明顯提高，預測結果也得到了實鉆的證實。
關鍵詞：JZ31-6氣田；儲集層；烴類檢測；地震勘探；技術；預測
1 JZ31-6氣田概況
    JZ31-6構造位于遼東灣海域遼西低凸起向遼中凹陷中洼的傾沒區，距離JZ31-1含氣構造2km，距離JZ25-1S油氣田16km，氣田平均水深28m。
    JZ31-6巖性圈閉位于遼中凹陷中部成熟烴源巖之上，主要目的層為古近系漸新統東二下段，包括南部和北部兩套濁積扇砂體。此外，東三段頂部也發育了一套濁積扇砂體。JZ31-6構造北部半深湖相濁積砂體發育在東二下段中部，剖面上呈透鏡狀，平面上呈長條狀。物源來自東南部，砂體主要沿東部斷裂坡折帶沉積，南北兩翼砂體尖滅，靠泥巖封堵。在筆者預測的基礎上，針對東二下段北部濁積體鉆探了JZ31-6-1井，獲得了高產工業油流。該井共解釋了3層氣層，厚達18m，單層最厚達12m。二開井后，在1822.5～1837m層段利用不同大小的油嘴進行了DST測試，效果很好。東二下段北部巖性圈閉探明和控制地質儲量分別為27.65×108m3和24.45×108m3。鉆探結果揭示了該地區乃至渤海海域隱蔽型圈閉良好的勘探前景。
2 儲層特點與預測難點
    遼東灣海域陸相儲層或油氣層有以下特點[1]：①新近系為河流相沉積，古近系主要為湖相沉積，儲層縱橫向變化非?？欤蔷|(zhì)性很強，連通性差；②儲層或油層厚度薄，儲層厚度一般小于10m；③斷層非常發育；④儲層和油層速度變化比較大。這些特點給JZ31-6儲層高精度鉆前預測帶來極大的困難。
    另一方面，常規處理的地震資料的子波主頻一般低于20Hz，頻帶窄，振幅保真度、分辨率和信噪比均不高，很難反映出地層與儲層的變化情況，嚴重影響儲層細部特征、巖性及物性預測精度。
    為了在鉆前更好地預測研究區儲層及其含氣性，筆者開展了以下主要研究工作：①研究開發新的地震數據處理方法和流程，使重處理地震數據盡量滿足儲層預測的要求；②研究開發新的高精度儲層地震預測技術，提高陸相薄而復雜儲層預測精度和效果；③經過反復試驗，研發了適合JZ31-6及周邊待鉆目標的高精度儲層及含油氣性預測流程。
3 研究思路及技術流程
3.1 研究思路
    高精度儲層預測是一項系統工程，涉及地震采集、處理和儲層預測三個重要環節[2～3]。早期的地震數據采集往往是針對構造落實而展開的。由于采集費用昂貴，很難為了儲層預測而重新采集，只能寄希望于重處理。筆者在分析了研究區常規地震采集數據的基礎上，研發了新的“三高”地震數據處理方法和流程，使重處理地震數據滿足鉆前儲層高精度預測的要求。在此基礎上，研發了新的儲層預測技術以提高鉆前儲層預測精度和效果。
    具體研究思路為：①廣泛調研國內外陸相儲層預測技術研究現狀，借鑒經驗；②提高地震資料對砂體的表現能力，通過地震資料的保幅處理，使地震資料能夠準確、合理地反映地質體的地球物理響應特征；③利用多種技術手段提取各種地震信息，在地質認識和沉積研究的基礎上，研究砂體的展布特征和幾何形態；④在古沉積環境和水動力條件研究成果的指導下，利用巖性物性聯合反演等多種技術手段，預測鉆探目標的巖性和物性，研究砂體的接觸關系及其他特征。
3.2 預測流程

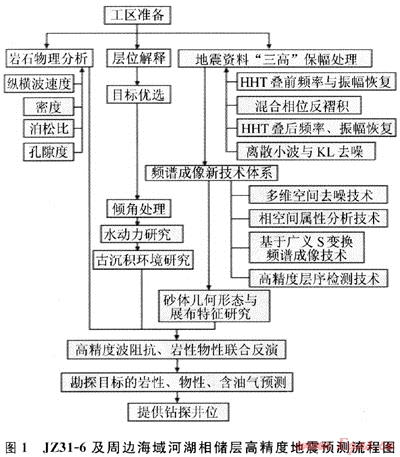

   針對JZ31-6的地質及沉積特點，在做好地震資料保幅處理、砂體發育特征識別、巖性預測等核心技術研發的基礎上，形成了鉆前儲層高精度地震預測的技術流程(圖1)，其特點如下：①把巖石物理分析放在首位；②高度重視地震保幅處理；③真正做到地震處理和解釋真正一體化；④引進或研發了一系列新的技術和方法。這些新技術包括：基于常規采集地震數據的地震資料高分辨率、高信噪比、高保真度重處理技術(如混合相位反褶積方法)；基于廣義S變換的高精度頻譜成像技術；高精度廣義巖性 物性反演技術。


4 關鍵技術及應用效果
4.1 地震資料“三高”目標處理新技術
    應用效果良好的地震數據“三高”處理技術包括Hilbert-Huang變換(簡稱HHT變換)、混合相位反褶積、疊后頻率與振幅恢復、小波與KL變換去噪。限于篇幅，只對HHT變換技術應用效果作介紹。
4.1.1 HHT變換技術效果
4.1.1.1 HHT變換的提出
    常規Hilbert變換方法有著只能應用于窄帶信號、只能處理單一頻率信號兩大局限性。而地震信號是多頻率成分的非窄帶信號。為此，N.E.Huang于1996年提出了把信號分解成基本模態函數的算法——基于經驗的模態分解(簡稱為EMD)算法。1998年，N.E.Huang提出了更為完整的Hilbert-Huang變換法。
    HHT變換有以下3個優點：①該變換有明確的物理意義；②精度高；③適合處理非平穩、非線性時間序列的譜分析方法，具有自適應性。
4.1.1.2 HHT效果分析

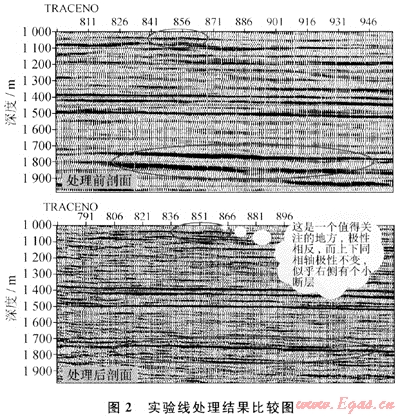

從對遼東灣海域某測線部分地震數據利用HHT重處理后結果與常規處理結果對比來看(圖2)，HHT重處理地震資料的縱橫向分辨率均得到明顯提高，振幅特征更加清晰，頻帶寬度有了較大的拓寬。常規處理剖面的主頻約19Hz，重處理后，主頻達到了48Hz，提高了1.5倍。


4.1.2地震資料“三高”處理效果
    在常規相對保幅處理流程中，球面擴散振幅恢復模塊只能進行振幅恢復而不能進行頻率恢復。因此，用HHT疊前分頻頻率和振幅恢復模塊取代球面擴散振幅恢復模塊，從而達到疊前同時進行振幅和頻率恢復的目的，提高疊前數據的分辨率。聯合應用混合相位反褶積與預測反褶積，進一步提高分辨率、壓制鳴震和多次波。疊加后，進一步應用HHT疊后分頻頻率恢復技術或小波提高分辨率技術以及小波去噪技術。
    從JZ31-6原始炮集剖面來看，高頻信息被壓制了。經過HHT分頻頻率、振幅恢復處理后，道集高頻能量被恢復，分辨率有了很大提高。用這個數據繼續進行混合相位反褶積處理，分辨率進一步提高。
    遼東灣海域常規地震資料的主頻比較低，只能分辨30m的砂層。通過上述“三高”處理后，分辨率有明顯提高，可分辨12～20m的砂層。
4.2 基于廣義S變換的頻譜成像技術及應用效果
    遼東灣海域儲層普遍小于10m。因此，上述“三高”處理后的地震資料仍然不能完全滿足薄而復雜儲層預測的要求，必須引進新的高精度儲層預測技術以進一步提高儲層預測精度。
4.2.1廣義S變換頻譜分解技術
    信號的S變換的分辨率與頻率(即尺度)有關，物理意義明確，且基本小波不必滿足容許性條件[4～6]。但S變換中基本小波是固定的。眾所周知，信號的時間-頻率域分布特征既與信號本身有關，也與所選用的基本小波有關。為此，高靜懷(2004)等提出了廣義S變換的思路。

    廣義S變換依據地震信號的特征用振幅、能量衰減率、能量延遲時間及視頻率四類參數構造基本小波，是一種高分辨率的尺度變換。廣義S變換頻譜分解方法不受時窗長度的限制，大大提高了抗噪性、穩定性和分辨率，具有很強的適應性。
4.2.2應用效果分析

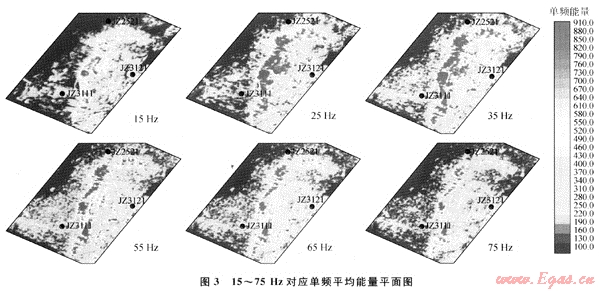

    利用基于廣義S變換的頻譜成像儲層預測技術對JZ31-6構造東二下段北部濁積體開展了研究。利用頻率掃描結果分析東二下段北部濁積體整體和局部單頻能量強弱的變化，進而了解砂體整體和局部特征如厚度、砂體尖滅邊界等。圖3為東二下段北部濁積體從15Hz到75Hz對應單頻平均能量的平面圖，顏色越紅表示能量越強。從15Hz到35Hz的分頻平面圖反映出了該濁積體厚層和整體特征；從35Hz到75Hz的分頻平面圖，逐步反映出了砂體薄層和局部特征。35Hz的分頻平面圖比較模糊的地反映出了濁積體由3個局部砂體組成。在更高頻率的分頻平面圖上，更清楚地反映出北部濁積體是由3個局部砂體組成的。這一預測結果已被后來鉆井所證實。
4.3 巖性物性反演技術及應用效果
    為了克服常規反演方法局限性，引進開發了廣義波阻抗與巖性及物性反演、高分辨率非線性地震波阻抗及儲層物性聯合反演、基于寬帶約束的模擬退火反演方法。
    通過對JZ31-6周邊鉆測井?dāng)?shù)據分析表明，該地區縱波阻抗與孔隙度具有很好的線性關系，孔隙度隨縱波阻抗增大而減小?？v波阻抗與密度能夠比較好地區分巖性和物性。
    筆者利用廣義波阻抗反演流程計算得到了過JZ31-6構造部分測線波阻抗、孔隙度和巖性剖面。JZ31-6-1井鉆后結果表明反演結果是正確的。
4.4 高精度儲層預測效果綜合分析
   JZ31-6構造的地震數據通過“三高”處理后，分辨率有明顯提高，可分辨厚度為12～20m的砂層?；趶V義S變換的頻譜成像技術進一步提高了河湖相儲層預測的精度，可預測厚8m左右的儲層?；?ldquo;三高”處理后的地震資料，應用JZ31-6及周邊海域河湖相儲層高精度地震預測流程可預測厚5m左右的儲層。在綜合分析各種技術方法預測結果的基礎上，針對JZ31-6構造東二下段北部濁積體，部署了1口探井。后期鉆探結果十分理想，地震預測結果得到了鉆探證實。
5 結論
    1) 河湖相薄而多變的復雜儲層預測是一個系統工程。筆者綜合應用了多學科、多方法、多途徑預測了遼東灣及JZ31-6構造儲層。
2) 新的數理方法及信號處理方法被嘗試性地應用到遼東灣海域及JZ31-6構造天然氣勘探中。引進并開發的“三高”地震數據處理技術應用效果良好。
    3) 總結出了一套可行的、有效的地震數據“三高”重處理流程。該流程能較大幅度地提高了地震分辨率、信噪比和保真度，使地震預測儲層的精度和準確度更高。
    4) 基于“三高”地震數據的廣義S變換頻譜成像技術可解決厚8m左右的儲層預測問題。
    5) 引進或研發了多種新的地震反演技術，較好地解決了儲層巖性與物性預測難題。
   6) 建立起了JZ31-6及周邊海域陸相儲層高精度地震預測技術體系和流程。基于“三高”處理地震資料，該技術流程可預測5m左右(厚度)的儲層。該技術體系和流程已在全渤海海域推廣應用。
