儲罐在油氣儲運過程中起到非常重要的作用。儲罐的形式多種多樣：按位置可分為地上儲罐、地下儲罐、半地下儲罐等；按油品可分為原油儲罐、成品油儲罐、氣體儲罐等；按形式可分為立式儲罐、臥式儲罐等；按形狀可分為圓柱形儲罐、球形儲罐等；按大小可分為大型儲罐（100m³以上，多為立式儲罐）、小型儲罐（100m³以下，多為臥式儲罐）。

目前常見的儲油罐主要是立式圓柱形儲罐，按罐頂?shù)慕Y(jié)構形式又分為固定拱頂罐、內浮頂罐和外浮頂罐。

（1）固定拱頂罐是指罐頂為球冠狀、罐體為圓柱形的一種鋼制容器。固定拱頂罐的罐頂與罐壁是焊接固定的，隨著氣溫的變化、罐內液面的升降，常有空氣吸進罐內，油氣呼出罐外，這不僅增加油品的損耗，也增加了火災危險性。固定拱頂罐制造簡單、造價低廉，所以在國內外許多行業應用最為廣泛，最常用的容積為1000～10000m³。

（2）內浮頂罐是在固定拱頂儲罐內部增設浮頂而成，罐內增設隨油面上下升降的浮頂，可減少介質的揮發損耗，而且由于內浮頂把介質即罐內儲料和空氣有效隔絕，從一定程度上也降低了發生火災爆炸的危險等級，外部的拱頂又可以防止雨水、積雪及灰塵等進入罐內，保證罐內介質清潔。這種儲罐主要用于儲存輕質油，例如汽油、航空煤油等。內浮頂罐采用直線式罐壁，壁板對接焊制，拱頂按拱頂罐的要求制作。目前國內的內浮頂約有四種結構：一種是與浮頂罐相同的鋼制浮頂，另一種是拼裝成型的鋁合金浮頂，還有不銹鋼浮頂和玻璃鋼浮頂，只有鋼制浮頂需要進行防腐涂裝。內浮頂罐和固定拱頂罐的最大區別是在拱頂內有一個活動的浮盤，它綜合了外浮頂罐和固定拱頂罐的優點。

（3）外浮頂罐是由漂浮在介質表面上的浮頂和立式圓柱形罐壁所構成。浮頂隨罐內介質儲量的增加或減少而升降，浮頂外緣與罐壁之間有環形密封裝置，罐內介質始終被內浮頂直接覆蓋，減少介質揮發。外浮頂罐的浮頂分為單盤式浮頂和雙盤式浮頂?shù)刃问?。單盤式浮頂由若干個獨立艙室組成環形浮船，其環形內側為單盤頂板。單盤頂板底部設有多道環形鋼圈加固，其優點是造價低、好維修。雙盤式浮頂由上盤板、下盤板和船艙邊緣板所組成，由徑向隔板和環向隔板隔成若干獨立的環形艙，其優點是浮力大、排水效果好。外浮頂罐的容積一般都比較大，其底板均采用弓形邊緣板；罐壁采用直線式罐壁，對接焊縫宜打磨光滑，保證內表面平整。外浮頂罐上部為敞口，為增加壁板剛度，應根據所在地區的風載大小，在罐壁頂部需設置抗風圈梁和加強圈。外浮頂油罐的特點是，罐頂可以上下浮動，四周用耐油橡膠密封圈以彈簧壓緊在罐壁上。罐頂緊貼著油面，油面升高，罐頂跟著上升；油面降低，罐頂跟著下降。外浮頂罐呼吸器是裝在浮盤上的，比起固定拱頂罐來能大大減少油品的損耗，也比較安全。外浮頂罐和內浮頂罐的最大區別是浮頂上方?jīng)]有固定的拱頂。外浮頂罐常見于大型（至少在10000m³以上）原油、燃料油、重油儲罐。

目前常見的儲氣罐主要有低壓濕式罐、低壓干式罐、高壓儲氣罐。

（1）低壓濕式罐是在水槽中放置鐘罩和塔節，鐘罩和塔節隨著燃?xì)獾倪M(jìn)出而升降，并利用水封隔斷內外氣體來儲存燃?xì)獾娜萜?。罐的容積也隨著燃?xì)饬慷兓?。低壓濕式罐主要分為低壓濕式直立罐和低壓濕式螺旋罐?/p>

（2）低壓干式罐主要由外筒、沿外筒上下運動的活塞、底板及頂板組成。燃?xì)鈨Υ嬖诨钊韵虏糠?。低壓干式罐隨活塞上下移動而增減其儲氣量。它不像低壓濕式罐那樣設有水槽，故可以大大減少基礎荷載，這對于大容積儲氣罐的建造是非常有利的。根據密封方法不同，目前實際采用的低壓干式罐有阿曼阿恩型干式罐、可隆型干式罐、威金斯型干式罐。

（3）高壓儲氣罐中燃?xì)獾膬Υ嬖砼c上述低壓儲氣罐有所不同，其幾何容積固定不變，而是靠改變其中燃?xì)獾膲毫韮Υ鏆獾?。高壓儲氣罐可以儲存氣態燃?xì)?，也可以儲存液態燃?xì)狻８邏簝薨ǜ邏簣A筒形儲氣罐及高壓球形儲氣罐。

（二）儲罐圖例

常見容器及儲罐的圖例見表3-1。

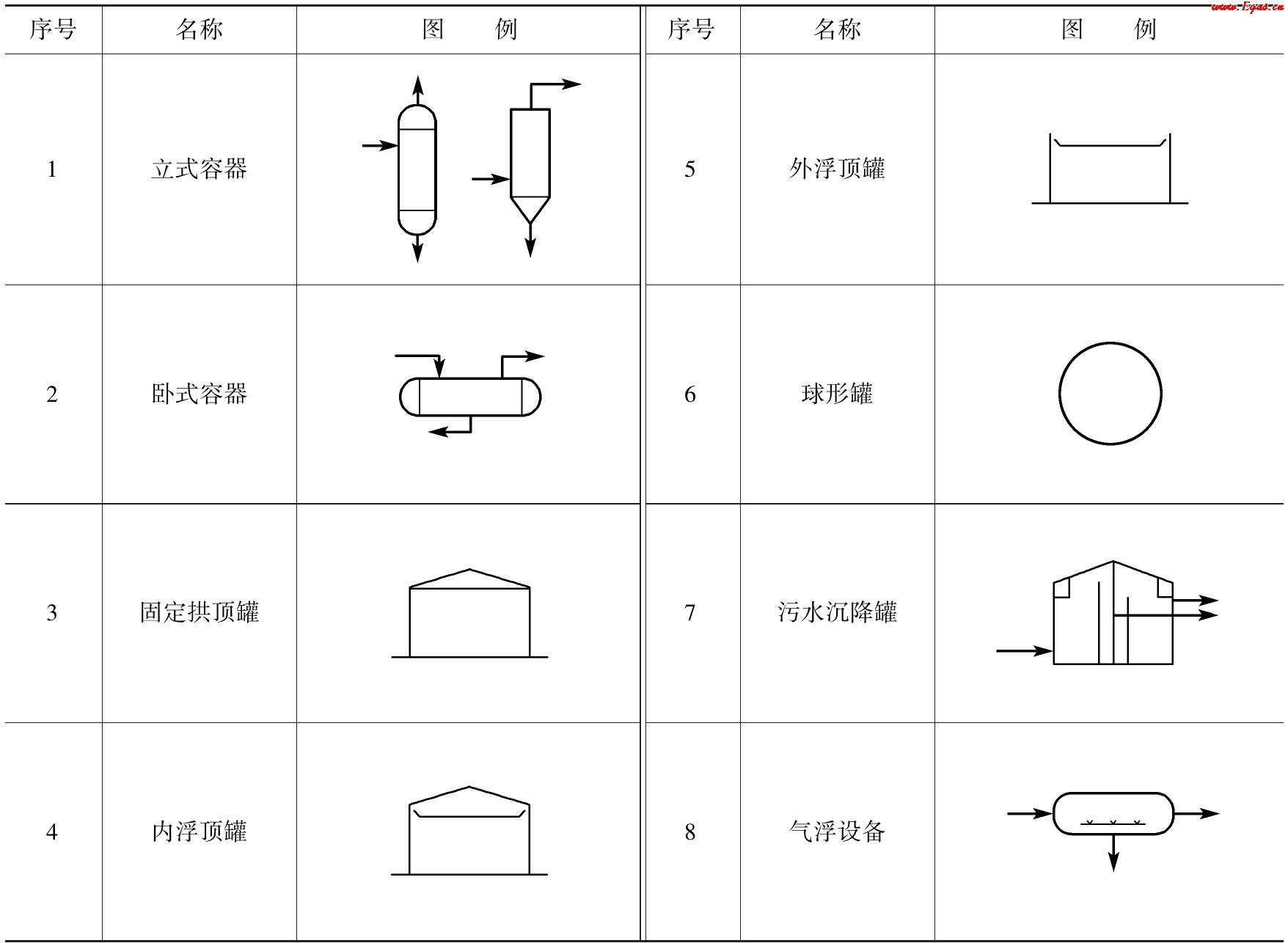

表3-1　常見容器及儲罐的圖例

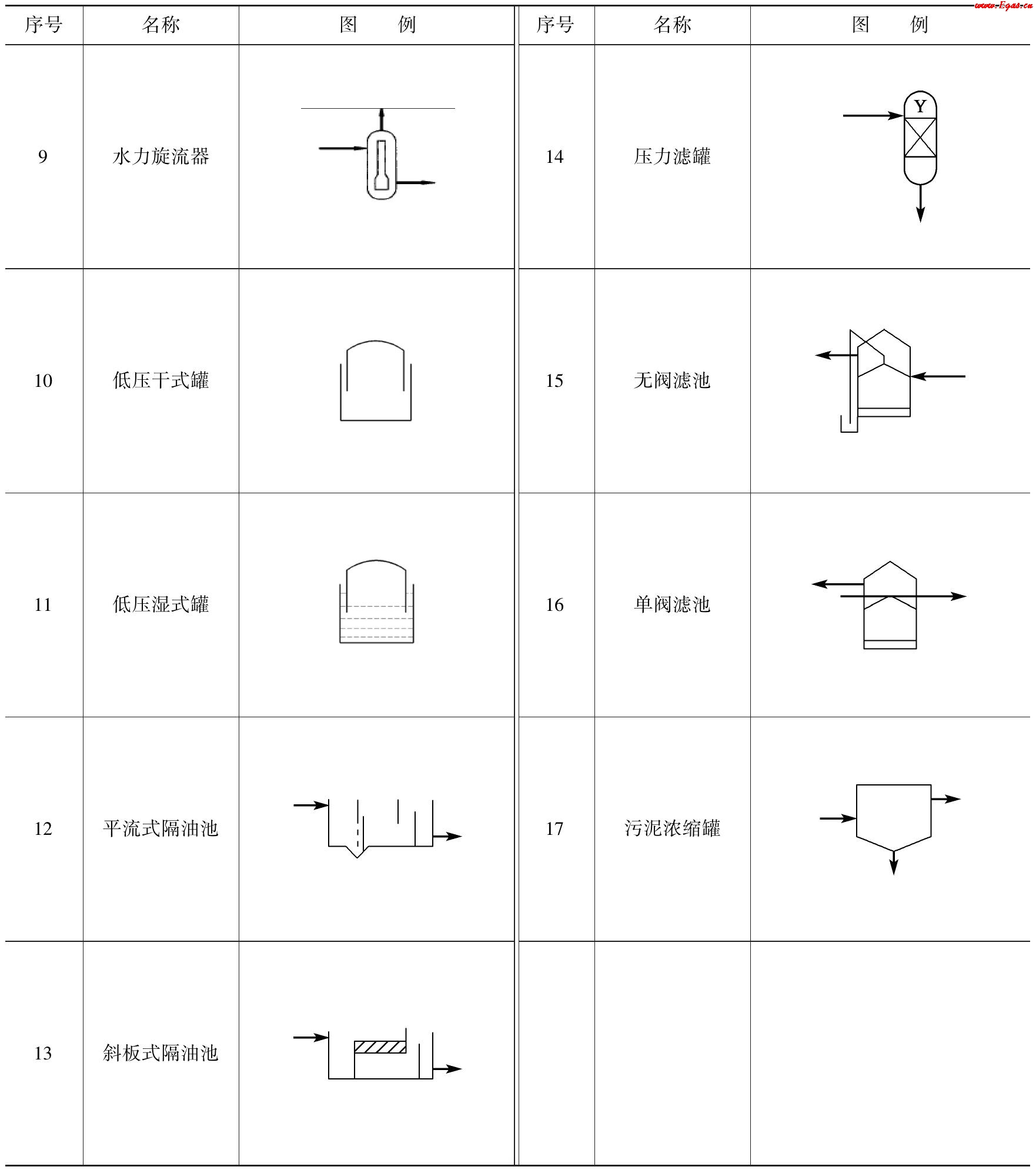

續表
