圖解CNG儲配站卸車安全操作規范——奧德燃?xì)夤?/h1>

摘要

圖解CNG儲配站卸車安全操作規范——奧德燃?xì)夤?/p>

策劃：徐濤（奧德燃?xì)夤?/span>網站編輯）

撰文：邱中書（臨沭奧德燃?xì)夤究偣こ處煟?/span>

攝影：萬微（臨沭奧德燃?xì)夤巨k公室主任）

(圖一)卸車人員必須穿防靜電工作服，戴安全帽，嚴禁穿釘子鞋，關閉手機。

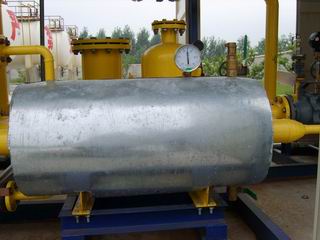

（圖二）鍋爐要提前運行，保證熱交換器溫度在50℃以上；準備好充足氮氣或空氣，使儲氣罐有足夠的工作壓力，保證一級高壓器及自動切斷閥正常工作。

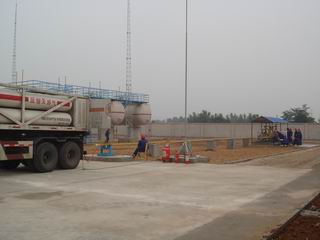

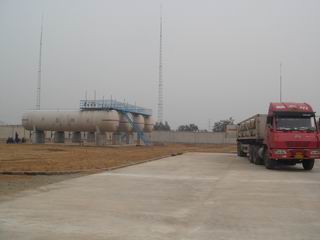

（圖三）運輸壓縮天然氣的槽車到站區就位。卸車前關閉CNG站內及卸車柱上所有閥門，操作人員必須使用防爆工具。

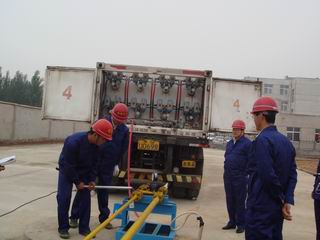

（圖四）穩好、接好靜電接地線，將卸車高壓軟管與槽車接口連接。卸車時應保護好高壓軟管，防止磕碰。

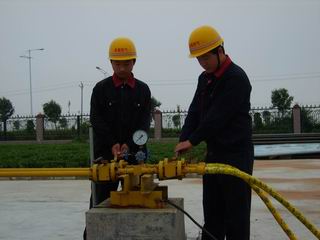

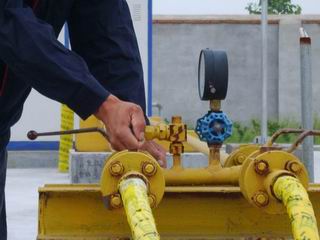

（圖五）緩慢打開槽車卸氣閥，再打開卸氣柱進口閥，觀察卸氣柱上的壓力表是否與槽車一致。

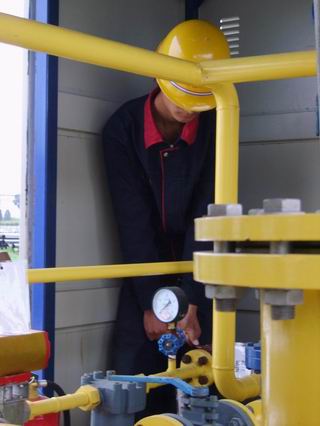

（圖六）打開進口放氣閥將高壓軟管內空氣排空，關閉放氣閥。

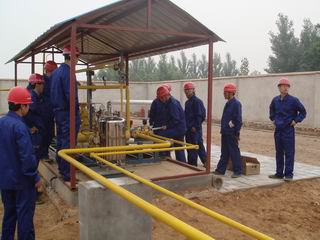

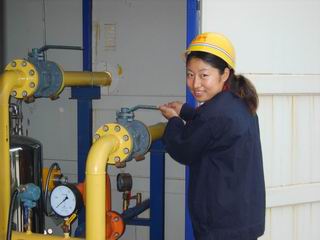

（圖七）打開儲氣罐進口管道球閥。

（圖八）當壓力穩定后緩慢打開CNG進口DN25高壓球閥。

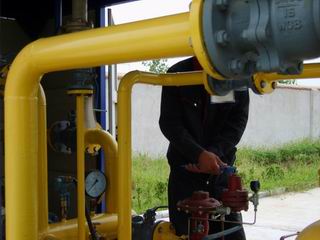

（圖九）將一級調壓器的壓力緩慢提升，當壓力提升至1.0Mpa時，可將大罐進口球閥及罐頂球閥緩慢打開，此時可觀察一級調壓器后壓力是否在變化或波動，當前后氣流暢通時可將一級調壓器后壓力控制在1.5Mpa以下。

（圖十）開始正常卸氣，當槽車壓力降到1.5Mpa以下、一級調壓器已不能工作時，這時可將旁通閥打開，關閉一級調壓器閥門，以槽車的自身壓力直接向大罐送氣，直卸至槽車壓力與大罐壓力平衡為止。此時要保證一個儲罐在空罐的狀態下，壓力控制在0.1Mpa以下，最后將槽車氣體卸入此罐，保證槽車氣體盡量卸凈。
