7　干擾防護

7．1　一般規定

7．1．1當管道和電力輸配系統、電氣化軌道交通系統、其他陰極保護系統或其他干擾源接近時，應進行實地調查，判斷干擾的主要類型和影響程度。

7．1．2干擾防護應按以排流保護為主，綜合治理、共同防護的原則進行。

7．1．3受干擾管道采取防護措施后，應在后期運行維護中做好監測、檢測工作。

7．2　直流干擾的防護

7．2．1管道直流干擾的調查、測試、防護、效果評定、運行及管理應符合現行行業標準《埋地鋼質管道直流排流保護技術標準》SY／T 0017的有關規定。

7．2．2直流干擾防護工程實施前，應對直流干擾的方向、強度及直流干擾源與管道位置的關系進行實測，并根據測試結果采取直接排流、極性排流、強制排流、接地排流等一種或多種排流保護方式。

7．2．3排流保護效果應符合下列規定：

1受干擾影響的管道上任意點的管地電位應達到或接近未受干擾前的狀態或達到陰極保護電位標準；

2受干擾影響的管道的管地電位的負向偏移不宜超過管道防腐層的陰極剝離電位；

3對排流保護系統以外的埋地管道或地下金屬構筑物的干擾影響?。?/span>

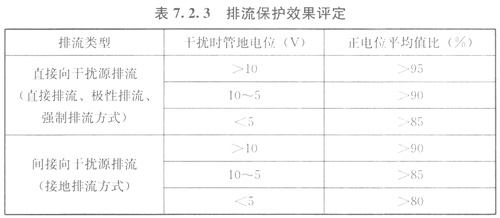

4當排流效果達不到上列3款要求時，可采用正電位平均值比指標進行評定。排流保護效果評定結果應滿足表7．2．3指標要求。

7．2．4管道采取排流保護措施后，效果經評定未達標的，應進行排流保護的調整。對于經調整仍達不到相關要求或不宜采取常規排流方式的局部管段可采取其他輔助措施。調整完成后，應按本規程第7．2．3條的規定重新進行排流保護效果評定。

7．3　交流干擾的防護

7．3．1管道交流干擾的調查、測試、防護、效果評定、運行及管理應符合現行國家標準《埋地鋼質管道交流干擾防護技術標準》GB／T 50698的有關規定。

7．3．2交流干擾防護工程實施前，應進行干擾狀況調查測試。測試數據不得少于1個干擾周期。

7．3．3對同一條或同一系統中的管道，可根據實際情況采用直接接地、負電位接地、固態去耦合器接地等一種或多種防護措施。但所有干擾防護措施均不得對管道陰極保護的有效性造成不利影響。

7．3．4管道實施干擾防護應達到下列規定：

1在土壤電阻率不大于25W·m的地方，管道交流干擾電壓應小于4V；在土壤電阻率大于25W·m的地方，交流電流密度應小于60A／m²；

2在安裝陰極保護電源設備：電位遠傳設備及測試樁位置處，管道上的持續干擾電壓和瞬間干擾電壓應小于相應設備所能承受的抗工頻干擾電壓和抗電強度指標，并應滿足安全接觸電壓的要求。

8　腐蝕控制工程的運行管理

8．1　防腐層的檢測和維護

8．1．1管道防腐層的檢測周期應符合下列規定：

1高壓、次高壓管道每3年不得少于1次；

2中壓管道每5年不得少于1次；

3低壓管道每8年不得少于1次；

4再次檢測的周期可依據上一次的檢測結果和維護情況適當縮短。

8．1．2管道防腐層的檢測方法與內容應符合下列規定：

1管道防腐層檢測評價應符合現行行業標準《鋼制管道及儲罐腐蝕評價標準埋地鋼質管道外腐蝕直接評價》SY／T 0087．1的有關規定；

2管道防腐層的絕緣性能可用電流電位法定量檢測或交流電流衰減法定性檢測；

3管道防腐層的缺陷可采用直流電位梯度法、交流電位梯度法、交流電流衰減法、密間隔電位法等進行檢測。對一種檢測方法檢出和評價為“重”的點應采用另一種檢測方法進行再檢，加以校驗；

4可采用開挖探坑或在檢測孑L處通過外觀檢測、粘結力檢測及電火花檢測評價管道防腐層狀況；

5已實施陰極保護的管道，可采用檢測陰極保護的保護電流、保護電位、保護電位分布評價管道防腐層狀況。出現下列情況應檢查管道防腐層：

1)運行保護電流大于正常保護電流范圍；

2)運行保護電位超出正常保護電位范圍；

3)保護電位分布出現異常。

8．1．3管道防腐層發生損傷時應修補或更換，進行修補或更換的防腐層應與原防腐層具有良好的相容性，且應符合相應國家現行有關標準的規定。

8．1．4當管道出現泄漏、腐蝕深度大于或等于50％壁厚時，應先進行管道補焊、補傷或更換，再實施防腐層的修補或更換。

8．2　陰極保護系統的運行和維護

8．2．1陰極保護系統的檢測周期和檢測內容應符合下列規定：

1犧牲陽極陰極保護系統檢測每6個月不得少于l次；

2外加電流陰極保護系統檢測每6個月不得少于l次；

3電絕緣裝置檢測每年不得少于1次；

4陰極保護電源檢測每2個月不得少于1次；

5陰極保護電源輸出電流、電壓檢測每日不得少于1次；

6檢測內容應符合本規程第6．4．2條的規定。

8．2．2陰極保護系統的檢測數據應記錄在案，并應依此繪出電位分布曲線圖和電流分布曲線圖。

8．2．3對陰極保護失效區域應進行重點檢測，出現下列故障時應及時排除：

1管道與其他金屬構筑物搭接；

2絕緣失效；

3陽極地床故障；

4管道防腐層漏點；

5套管絕緣失效。

8．2．4陰極保護系統的保護率應為100％，強制電流陰極保護系統的運行率應大于或等于98％。

8．2．5陰極保護系統的保護率和運行率應每年進行1次考核。

8．2．6陰極保護系統可采用遙測技術實時監測。

8．3　干擾防護系統的檢測和維護

8．3．1干擾防護系統的檢測周期和檢測內容應符合下列規定：

1直流干擾防護系統應每月檢測1次，檢測內容應包括管地電位、排流電流(最大、最小、平均值)；

2交流干擾防護系統應每月檢測1次，檢測內容應包括管道交流干擾電壓、管道交流電流密度、防護系統交流排流量。

8．3．2當干擾環境發生較大改變時，應及時對干擾源和被干擾管道進行調查測試，對干擾防護系統進行調整或改進防護措施。

8．3．3干擾防護系統的維護應每年進行1次，兩次維護之間的時間間隔不應超過18個月，維護應包括下列內容：

1檢查各主要元器件的性能，更換失效的元器件；

2檢查各電氣連接點的接觸情況和連接緊實程度，確保其接觸良好牢固；

3檢查各指示儀表的靈敏度和準確性，維修和更換失效的儀表；

4檢查接地排流裝置的接地電阻，如接地電阻過大應及時采取降阻措施。

8．3．4當干擾防護系統主要元件進行維修或更換后，應進行24h的連續測試。直流干擾防護系統應測試排流點管地電位和排流電流，交流干擾防護系統應測試接地點管道交流干擾電壓。

8．4　管道腐蝕損傷的檢測和維護

8．4．1開挖檢測的順序和數量應根據防腐層檢測的評價結果確定。開挖檢測應包括下列內容：

1管道金屬表面的外觀檢查；

2記錄腐蝕形狀和位置；

3測量管壁腐蝕坑深和腐蝕面積；

4初步鑒定腐蝕產物的成分。

8．4．2管道腐蝕損傷的維護處理應符合本規程第4．5．1條的規定。當采用更換局部管段的方式維修時，管材應選擇與原管道同牌號或同級別的材料，并應選擇合適的焊接、無損檢測工藝。

本規程用詞說明

1為便于在執行本規程條文時區別對待，對于要求嚴格程度不同的用詞說明如下：

1)表示很嚴格，非這樣做不可的：

正面詞采用“必須”，反面詞采用“嚴禁”；

2)表示嚴格，在正常情況下均應這樣做的：

正面詞采用“應”，反面詞采用“不應”或“不得”；

3)表示允許稍有選擇，在條件許可時首先應這樣做的：

正面詞采用“宜”，反面詞采用“不宜”；

4)表示有選擇，在一定條件下可以這樣做的，采用“可”。

2條文中指明應按其他有關標準執行的寫法為：“應符合……的規定”或“應按……執行”。

引用標準名錄

1《埋地鋼質管道交流干擾防護技術標準》GB／T 50698

2《埋地鋼質管道陰極保護參數測量方法》GB／T 21246

3《城鎮燃氣輸配工程施工及驗收規范》CJJ 33

4《埋地鋼質管道直流排流保護技術標準》SY／T、0017

5《陰極保護管道的電絕緣標準》SY／T 0086

6《鋼制管道及儲罐腐蝕評價標準埋地鋼質管道外腐蝕直接評價》SY／T 0087．1
